Pourquoi repérer les réseaux enterrés ?

Prévenir et réduire les dommages aux ouvrages afin de construire sans détruire.

Aujourd’hui, tout donneur d’ordre de travaux doit respecter la norme NF S70-003 afin de sécuriser les interventions à proximité des réseaux.

Les exploitants de réseaux et les maîtres d’ouvrage doivent rendre plus sûrs les projets à proximité des réseaux en procédant à des investigations complémentaires (IC).

Dans le cas où les données fournis par les exploitants de réseaux, en réponse aux DT, ne sont pas en classe A pour des réseaux sensibles, en zone urbaine pour des travaux autres que pour des opérations unitaires de faible durée et de faible emprise, le responsable de projet à l’obligation de faire des IC (effectuée par un prestataire certifié) afin d’obtenir cette précision. En-dehors de cette obligation, il faut procéder à des opérations de localisation (OL) si nécessaire.

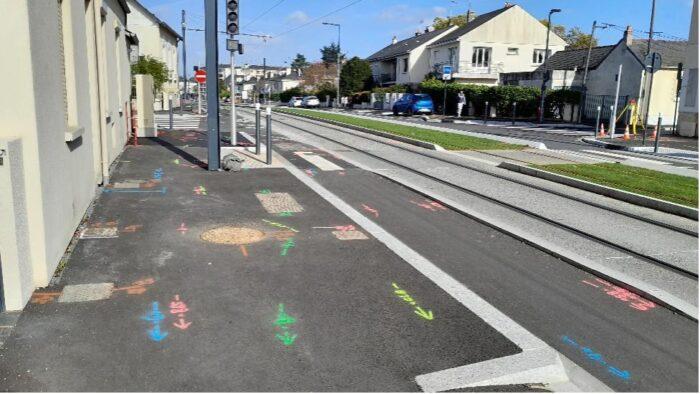

De même que les exécutants de travaux doivent sécuriser leurs chantiers par le biais d’un marquage-piquetage permettant de matérialiser les réseaux enterrés présents dans la zone d’emprise des travaux.

Pour ce faire, Netaxio utilise des techniques qui permettent de détecter et de localiser tous les types de réseaux sensibles (électriques, gaz, réseaux de chaleur) ou non-sensibles (télécom, eau, assainissement et eau pluviale), de manière non-intrusive.

Dans le cadre de nos prestations de détection de réseaux enterrés, nous utilisons deux outils différents mais complémentaires : le détecteur électromagnétique et le géoradar.

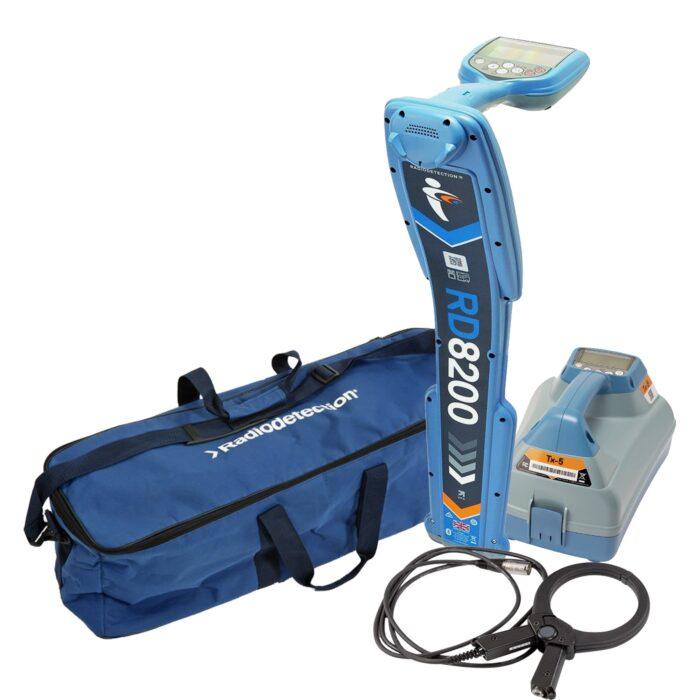

détecteur électromagnétique

Le détecteur électromagnétique : il est spécialisé dans la détection de réseaux conducteurs.

« Conducteur » signifie que le réseau est constitué d’un matériau capable de véhiculer un signal électrique, il a donc la capacité de transporter ou de se charger d’ondes électromagnétiques. On peut ainsi détecter les ondes dont il est naturellement chargé ou bien le soumettre à un courant d’induction créant ainsi artificiellement des ondes électromagnétiques. Comme l’on peut préalablement choisir la fréquence à laquelle on soumet ce réseau conducteur, on peut ainsi suivre aisément ce réseau en calant le récepteur sur la fréquence en question.

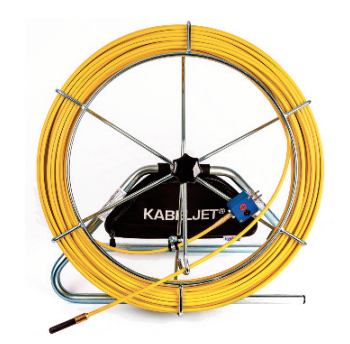

aiguilles-et-sondes-detectables

L’aiguille détectable : Combinée au détecteur électromagnétique, elle peut être utilisée pour toutes les canalisations, non-conductrices, les canalisations d’eau et de gaz dans le cadre d’un procédé spécifique avec sas d’insertion étanche (flexitrace).

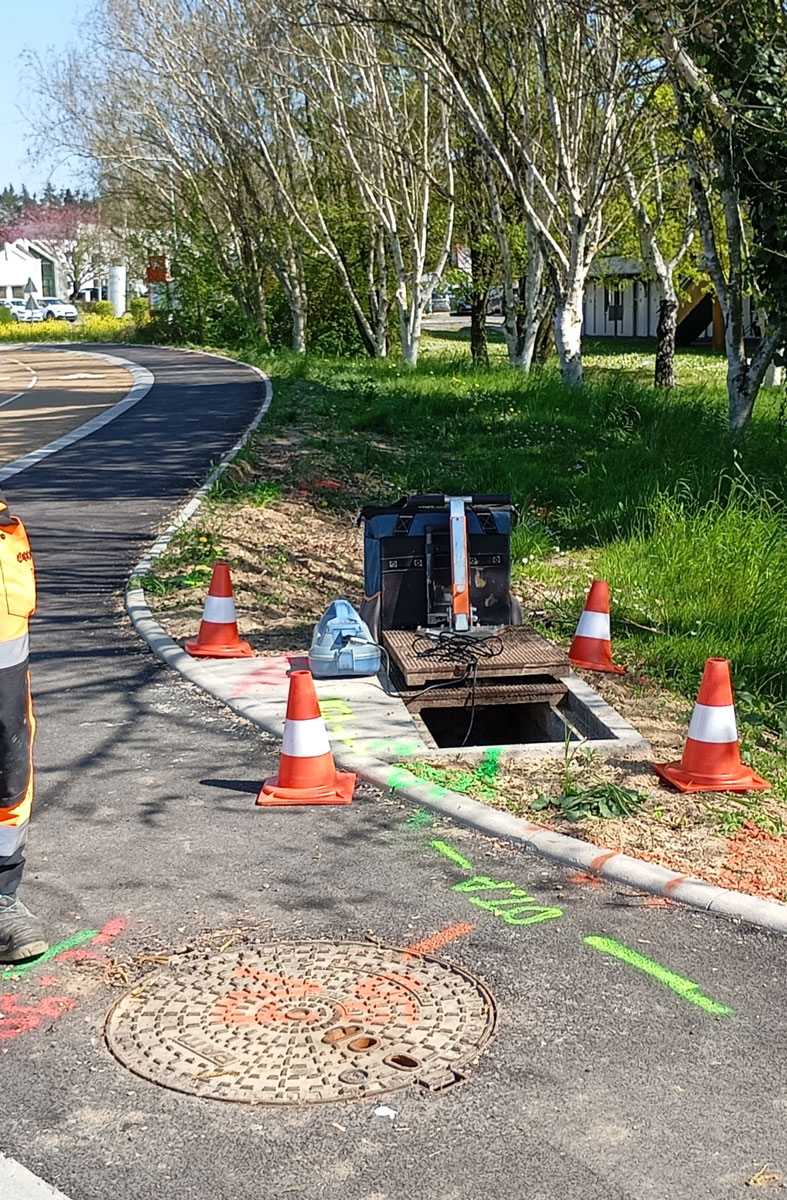

Lors de nos investigations, nous ouvrirons les accessoires de réseau afin d’y insérer une aiguille dans les fourreaux. Un générateur émettra un signal identifiable par le détecteur. L’opérateur pourra repérer le tracé jusqu’au prochain accessoire. Cette méthode est surtout utilisée pour les fourreaux et les réseaux télécom.

L’aiguille pourra être équipée d’une tête de sondage qui permet de détecter avec précision son extrémité. Cet outil est utilisé dans les cas où les fourreaux sont cassés ou bouchés.

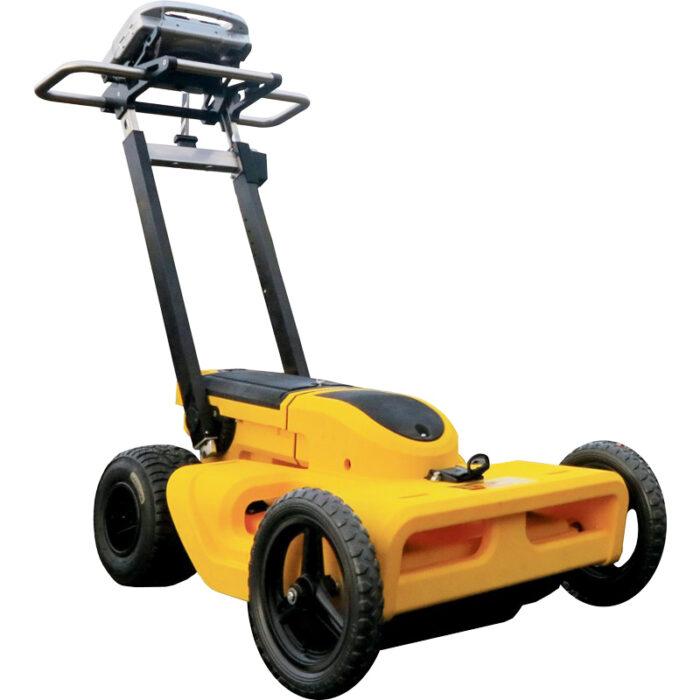

Le géoradar : il permet de détecter câbles et canalisations enterrés, non-conducteurs et de visualiser la position de ces derniers. C’est une méthode géophysique utilisée pour la prospection subsurface. Cette technologie utilise des impulsions électromagnétiques émises par une antenne. Le signal est envoyé dans le milieu étudié et les ondes réfléchies aux différentes interfaces ou obstacles rencontrés sont mesurées par un système d’acquisition.

Le système est contrôlé par une unité centrale permettant l’affichage en temps réel des images générées lors du déplacement de l’antenne. Un profil vertical est généré en continu et directement interprétable sur le terrain. Les informations sont enregistrées pour un traitement informatique ultérieur.



Ces méthodes non-destructives assurent une fiabilité importante dans la détection de réseaux et ouvrages enterrés. Cependant, ils n’assurent pas un résultat garanti et requièrent une vigilance quant à leurs interprétations.
