Détection et géoréférencement des réseaux sur une station-service
Contexte de la mission de détection

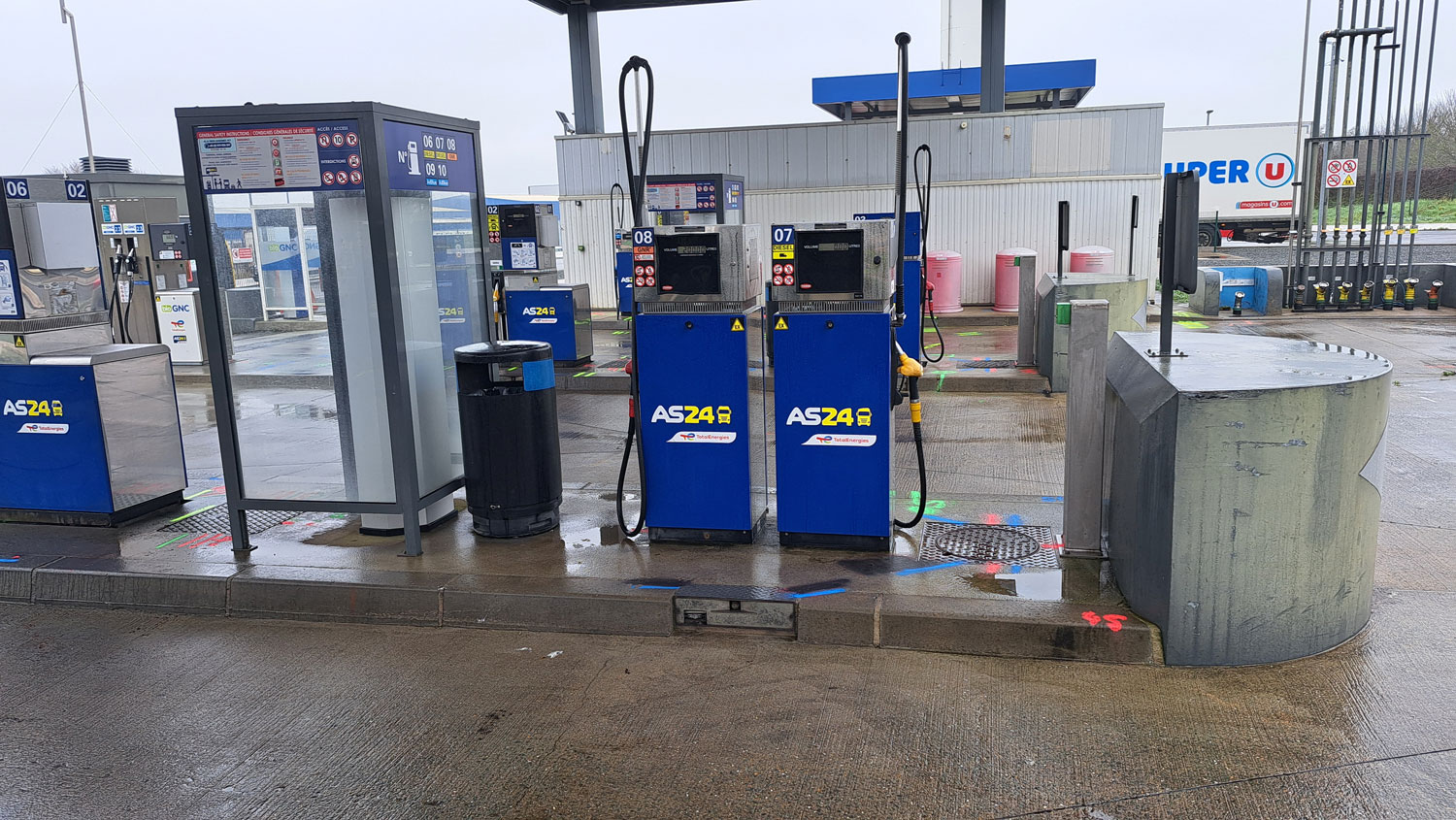

Dans le cadre d’une intervention sur une station-service située à La Crèche à 15km de Niort (79), NETAXIO a réalisé une étude de détection et de géoréférencement des réseaux existants au sein de l’emprise du site géré par AS24.
Ce type d’environnement, particulièrement sensible, nécessite une connaissance précise des réseaux enterrés afin de sécuriser les interventions, limiter les risques et garantir la continuité d’exploitation.
Une approche non intrusive adaptée aux sites en exploitation
Pour cette mission, NETAXIO a déployé des méthodes de détection non intrusives, permettant d’intervenir sans perturber l’activité du site ni dégrader les infrastructures existantes.
Deux technologies complémentaires ont été mises en œuvre :
- Détection électromagnétique (RD8200) pour la localisation des réseaux conducteurs ;
- Auscultation par géoradar pour les réseaux non conducteurs ou en l’absence d’accès direct aux ouvrages.
Cette approche combinée permet d’obtenir une cartographie fiable et complète des réseaux enterrés, même dans des environnements contraints.
Investigations terrain et méthodologie
Les investigations ont été réalisées sous forme de profils de détection, permettant de couvrir l’ensemble de la zone d’étude.
Les réseaux ont été identifiés à partir de leurs signatures détectées, puis suivis afin de reconstituer leur tracé avec précision. Plusieurs passages ont été nécessaires pour valider la continuité des réseaux et affiner leur positionnement.
Les profondeurs indiquées correspondent à la génératrice supérieure des réseaux et sont exprimées avec le niveau de précision inhérent aux technologies utilisées.
Focus sur l’utilisation du géoradar
Le géoradar permet d’explorer le sous-sol en émettant des ondes électromagnétiques, dont la réflexion varie selon les matériaux rencontrés.
Les réseaux enterrés apparaissent sous forme de signatures caractéristiques, généralement hyperboliques, visibles sur les radargrammes. Leur analyse permet :
- Localiser les réseaux enterrés
- Estimer leur profondeur
- Suivre leur continuité dans le sol.
Dans certains cas, un effet de tranchée peut être observé, correspondant à une zone de sol remaniée lors de la pose d’un réseau. Lorsque le réseau lui-même n’est pas visible, cet indice permet néanmoins d’en suspecter la présence, sans pouvoir en déterminer précisément la profondeur.
Résultats et livrables sur le projet
À l’issue de la mission, NETAXIO a fourni une cartographie des réseaux détectés, permettant :
- Anticiper les contraintes techniques
- Sécuriser les interventions à venir
- Réduire les risques d’endommagement des réseaux existants.
Cette prestation constitue une étape clé dans la préparation des travaux, en particulier sur des sites sensibles comme les stations-service.
Grâce à son savoir-faire en détection de réseaux enterrés et en géodétection appliquée, NETAXIO accompagne ses clients sur des sites complexes et en exploitation, en apportant des données fiables pour sécuriser leurs projets.
